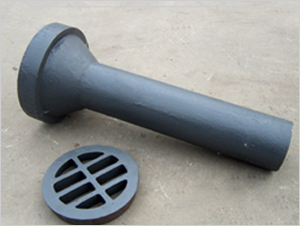

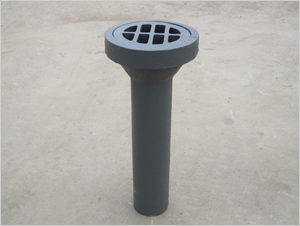

桥梁用泄水管(HRD-5)
桥梁泄水管安装前,必须将管材,管件内部的砂泥杂物清除干净,并用手锤轻轻敲击管材,确认无裂缝后才可以使用.
销售服务热线：13785782506
公司地址河北省泊头市交河开发区
座机：0317-8177017
欢迎光临泊头市永润机床制造有限公司官网！
全国服务热线
服务热线 ——
13785782506
联系我们
- 手机：13785782506
- 联系人：倪经理
- 座机：0317-8177017
- 座机：0317-8259655
- 传真：0317-8035017
- 地址：河北省泊头市交河开发区
- 网址：www.btshrd.com
产品详情
|
泄水管 |
高度(mm) |
直径(mm) |
重量/每套(公斤) |
|
HRD-1 |
2080 |
110 |
40 |
|
HRD-2 |
770 |
|
30 |
|
HRD-3 |
500 |
165 |
13 |
|
HRD-4 |
500 |
110 |
13 |
|
HRD-5 |
500 |
100 |
11.5 |
|
HRD-6 |
550 |
165 |
14.6 |
|
HRD-7 |
600 |
114 |
13 |
|
HRD-8 |
600 |
114 |
10.5 |
|
HRD-9 |
600 |
114 |
15.5 |
|
HRD-10 |
600 |
220 |
26 |
|
HRD-11 |
600 |
170 |
23 |
|
HRD-12 |
650 |
140 |
11.5 |
|
HRD-13 |
420 |
114 |
13.5 |
|
HRD-14 |
420 |
114 |
8 |
|
HRD-15 |
600 |
114 |
15.5 |
|
HRD-16 |
600 |
|
21.5 |
|
HRD-17 |
600 |
114 |
10.5 |
|
HRD-18 |
546 |
|
27 |
|
矩型泄水管 |
650 |
|
35 |
|
护栏支架 |
365 |
|
15.5 |
|
护栏支架 |
315 |
|
10.5 |
桥梁泄水管安装注意事项
一、安装前，必须将管材、管件内部的砂泥杂物清除干净，并用手锤轻轻敲击管材，确认无裂缝后才可以使用。
二、横管的托吊架安装，在顶板打眼安装吊架，吊架间距为1.9m，根据设计要求的管道标高和坡度计算出吊杆的长度，在管道的始端和末端以及中间加设防摆动固定支架。
三、立管安装完毕后，配合土建用不低于楼板标号的砼将后浇洞灌满堵实，拆除临时支架，安装固定支架。
四、立管每层均设检查口。每隔两层用两个45°三通与通气管连接。
五、桥梁用泄水管的横管安装：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位，然后从管道的末端到管道的始端拉线，定坡度。
六、将卡箍套在下端管口，拧松螺丝把卡箍放下，将橡胶圈套牢，再把橡胶圈上部翻下，安装时应二人上下配合，一人在上一层楼板上，由管洞内设下一个绳头，下一人将预制好的立管上半部拴牢，上拉下托将立管下部插入下层橡胶圈内，翻回橡胶圈后，套上卡箍，旋紧螺栓。
